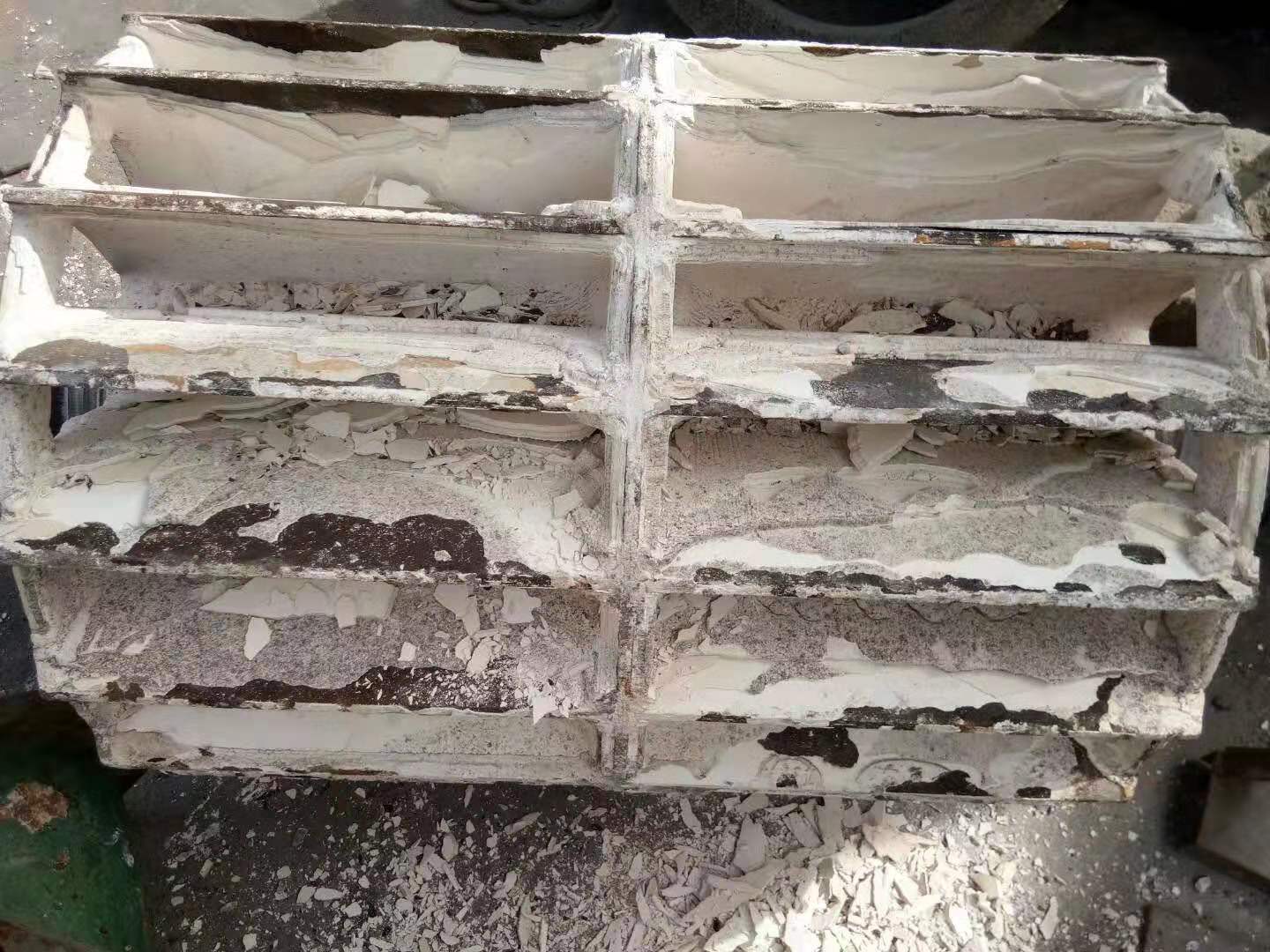

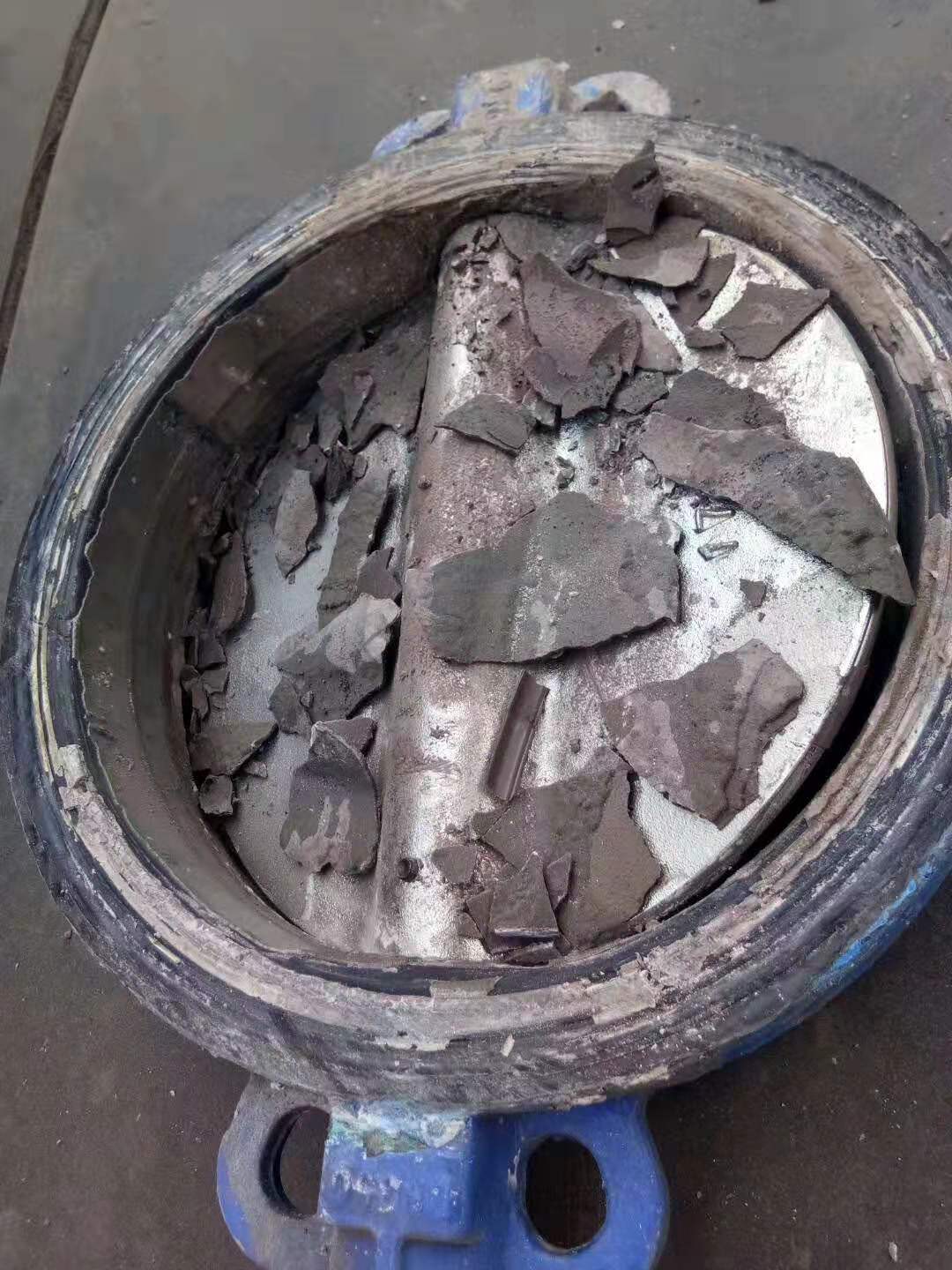

化工設(shè)備在使用過程中有酸堿腐蝕，同時(shí)表面易結(jié)垢形成腐蝕層，結(jié)垢層影響化工設(shè)備的正常使用，如閥門結(jié)垢后關(guān)閉不了，真空泵結(jié)垢后失去動(dòng)平衡，因此需要在化工設(shè)備表面制作一層耐酸堿腐蝕防結(jié)垢陶瓷涂料，防止化工設(shè)備結(jié)垢。

化工設(shè)備耐酸堿腐蝕防結(jié)垢陶瓷涂料制備方法  1號(hào)配方的制備:取環(huán)氧樹脂、氧化鋁、石墨粉、鄰苯二甲酸二丁酯、丁酮均勻混合，使用前再加人聚酰胺樹脂，混合均勻即得一種耐 磨防結(jié)垢涂料。

2號(hào)配方的制備:取環(huán)氧樹脂、碳化硅、三氧化二銘，聚氨酯、鄰苯二甲酸二辛酯、乙二胺均勻混合，使用前再加人聚酰胺樹脂，混合均勻即得一種耐磨防結(jié)垢涂料。

3號(hào)配方的制備:取環(huán)氧樹脂、鑄石粉、氧化錯(cuò)、二氧化銅、聚四氟乙烯粉、二硫化鉬、已二胺、三乙醇胺、鄰苯二甲酸二丁酯均勻混合，使用前再加人聚酯樹脂,混合均勻即得一種耐磨防結(jié)垢涂料。

4號(hào)配方的制備:取開環(huán)環(huán)氧樹脂、彈性樹脂、氧化鋁、碳化硅、三氧化二鉻、鑄石粉、氧化鋯、二氧化銅、橡膠粉、三乙醇胺均勻混合，使用前再加入聚酯樹脂，混合均勻即得一種耐磨防結(jié)垢涂料。

5號(hào)配方的制備:取苯酚、碳化硅、石墨粉、乙二胺混合均勻，使用前再加入甲醛，混合均勻即得一種耐磨防結(jié)垢涂料。

6號(hào)配方的制備:取環(huán)氧樹脂、氧化鋁、石墨粉、鄰苯二甲酸二丁酯、丁酮混合均勻，使用前再加人聚氨酯樹脂，混合均勻即得一種耐磨防結(jié)垢涂料。

原料配伍本涂料含有環(huán)氧聚酰胺樹脂、環(huán)氧聚酯樹脂、開環(huán)環(huán)氧聚氨酯樹脂、彈性聚氨酯樹脂、酚醛樹脂中的至少-一種，質(zhì)量份為10~40，含有無機(jī)高硬材料氧化鋁、碳化硅、三氧化二鉻、鑄石粉、氧化鋯、二氧化銅中的至少一種，質(zhì)量份為45~80，含有聚四氟乙烯粉或短狀纖維、橡膠粉、聚氨酯粉、石墨粉、二硫化鑰中的至少_種，質(zhì)量份為5~40，含有助溶劑鄰苯二甲酸二丁酯、鄰苯二甲酸二辛酯、丁酮、乙二胺、己二胺、三乙醇胺中的至少-一種，質(zhì)量份為5~10。

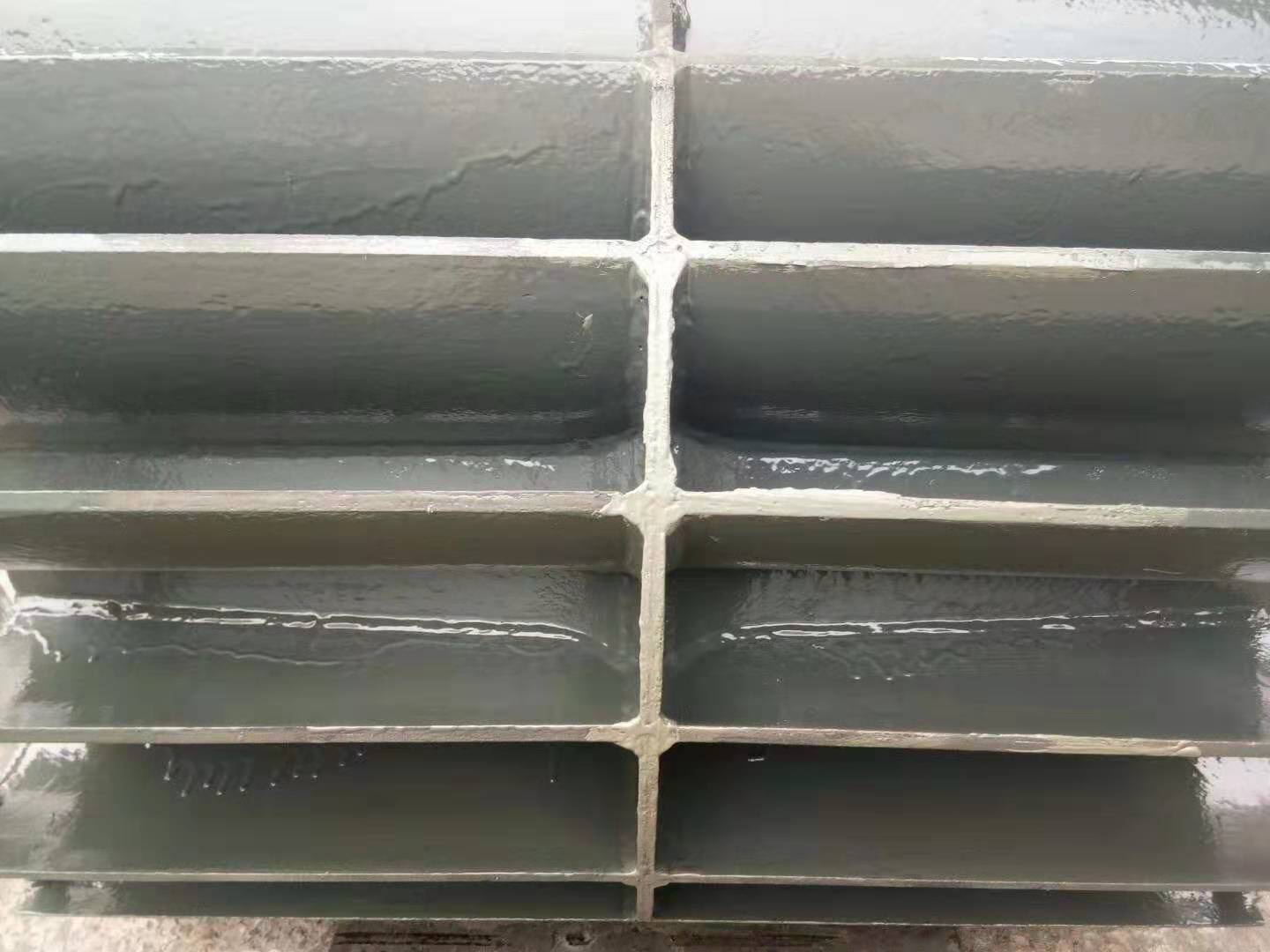

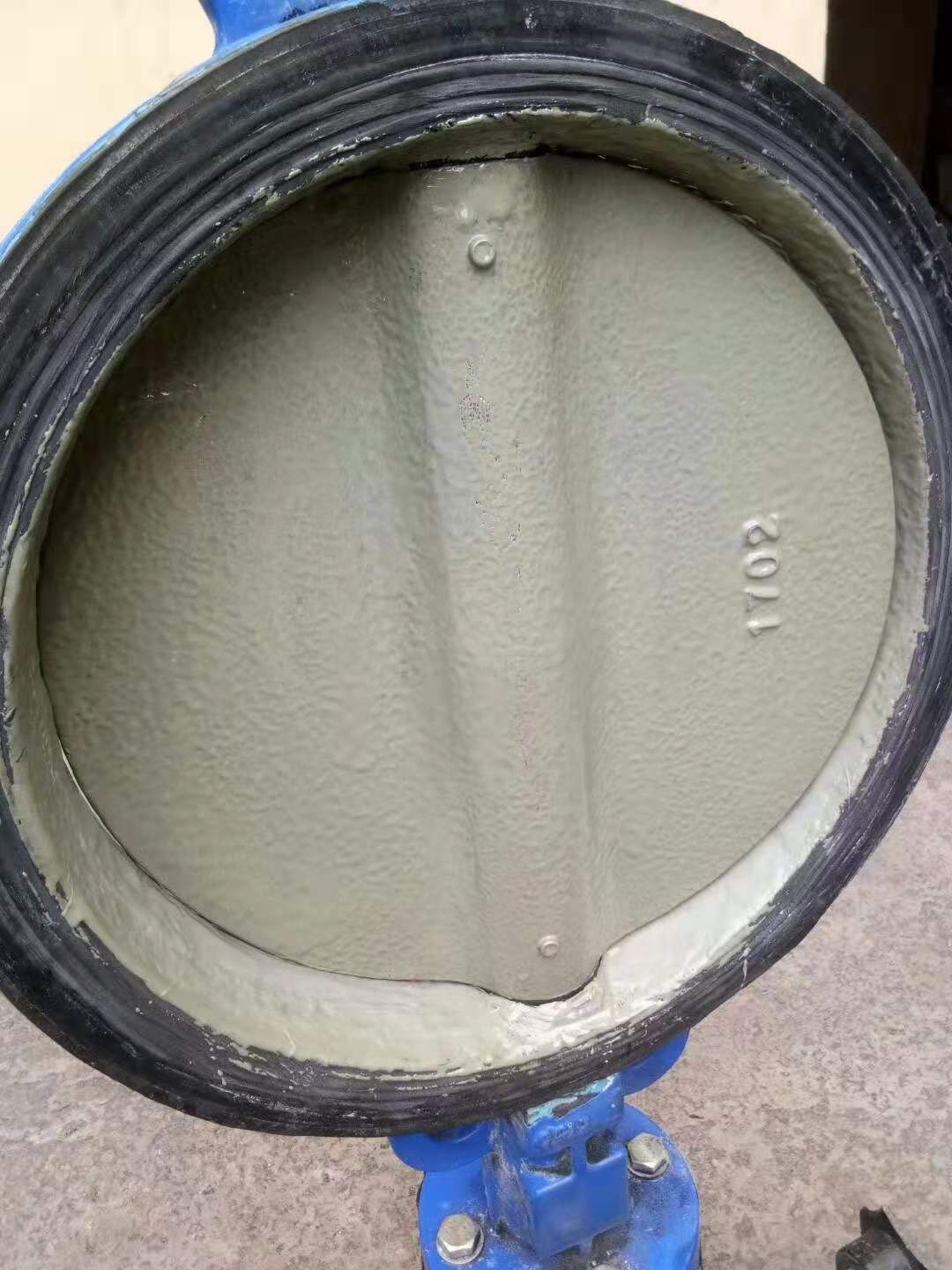

產(chǎn)品應(yīng)用本品用作涂覆工業(yè)管道及設(shè)備腐蝕面或磨損面的耐磨防結(jié)垢涂料。

化工設(shè)備耐酸堿腐蝕防結(jié)垢陶瓷涂料產(chǎn)品特性

料具有很強(qiáng)的附著力和耐磨抗腐蝕的性能。

由于使用了聚四氟乙烯粉或短狀纖維、橡膠粉、聚氨酯粉、石墨粉、二硫化鉬中的至少一種，使得涂料刷涂在管道或設(shè)備上具有潤(rùn)滑作用，防止管道或設(shè)備結(jié)垢，并且增加了涂層的硬度和彈性使涂料層經(jīng)久耐用。  酒辛二朝甲二濃8

由于該耐磨防結(jié)垢材料以一種涂料形式出現(xiàn)，可以用刷子涂附，施工方便，且厚度小。
