在高溫重腐蝕下，需要采用納米陶瓷漆，那么如何涂覆，有什么要求，下面將詳細(xì)介紹納米陶瓷漆涂覆工藝：

  ①納米陶瓷漆施工，可采用噴涂、輥涂、刷涂3種形式。一般說(shuō)來(lái)，設(shè)備外表面以噴、輥為宜，涂層厚度120～160μm；設(shè)備內(nèi)表面以刷為宜（一次刷涂涂層可厚些），但最后一道應(yīng)噴涂，總厚度為200～400μm，嚴(yán)酷條件下也不應(yīng)超過(guò)1000μm刷涂時(shí)，層間應(yīng)縱橫交錯(cuò)。

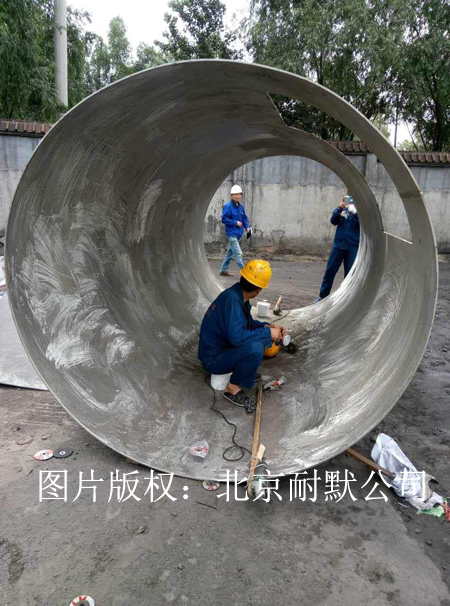

圖（1）金屬表面粗糙化處理，增加納米陶瓷漆結(jié)合強(qiáng)度

  ②涂層表干很快，一般15～20min，噴涂間隔時(shí)間約0.5h，每道膜厚20tlm左右。表于后即可涂下道漆，間隔時(shí)間勿超過(guò)2h，否則易咬底。

  ③施工溫度以5～30℃為宜，相對(duì)濕度勿大于80%。

  ④施工現(xiàn)場(chǎng)應(yīng)保證干燥無(wú)塵，通風(fēng)良好。施工人員的手、工作服應(yīng)保持清潔。施工人員進(jìn)入設(shè)備內(nèi)施工應(yīng)穿軟底鞋。

  ⑤涂層自然干燥養(yǎng)護(hù)15d方可使用。

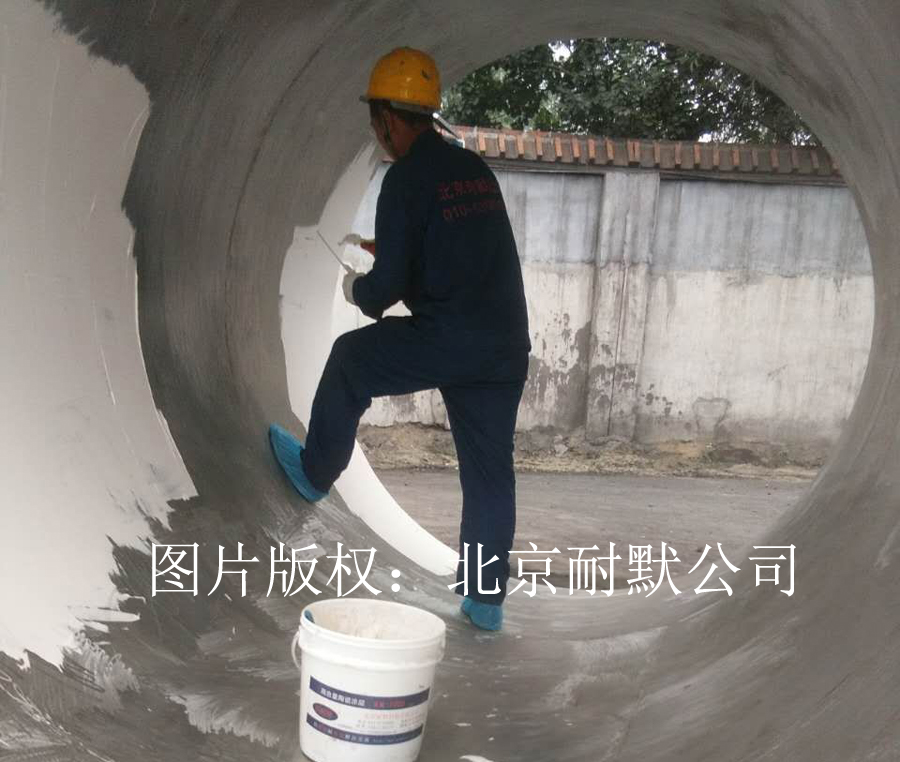

圖（2）刮涂納米陶瓷漆

  ⑥涂裝后的設(shè)備若急需使用，可采用加熱方法以加速固化過(guò)程。加熱溫度應(yīng)均勻，一般為50-60℃，恒溫24小時(shí)，即可。
