抗熱震性能能定性反映陶瓷涂層與基體的結(jié)合強(qiáng)度、陶瓷涂層與基體熱膨脹系數(shù)的匹配性,直接反映涂層材料在使用過(guò)程中溫度交替變化時(shí)的抗剝離能力,也從側(cè)面反映涂層材料抵抗機(jī)械沖擊疲勞的能力和與基體的結(jié)合力,是判斷陶瓷涂層質(zhì)量好壞的關(guān)鍵因素。

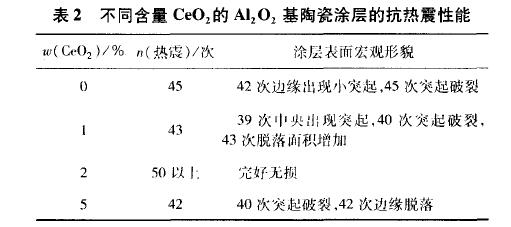

分別加人0.1% ,2%和5%CeO2后Al2O3,基陶瓷涂層的抗熱震性能見(jiàn)表2。從表2可以看出，添加2%CeO2時(shí)Al2O3基陶瓷涂層熱震50次表面完好無(wú)損,抗熱震性能最好,主要原因是適量的CeO2降低了涂層中的孔隙率和孔洞尺寸,減少了陶瓷涂層與基體的熱膨脹系數(shù)之差,降低了內(nèi)應(yīng)力的產(chǎn)生,抑制了涂層的龜裂和剝落,提高了涂層的結(jié)合力與抗沖擊性;不足或過(guò)量的CeO2 ,會(huì)使Al2O,基陶瓷涂層受熱震時(shí)過(guò)早形成龜裂,產(chǎn)生局部應(yīng)力集中,加速裂紋擴(kuò)展,從而導(dǎo)致涂層失效。
